Penyetabil tegangan DC

Penyetabil tegangan DC Untuk perangkat elektronik biasanya membutuhkan tegangan DC yang stabil, untuk tegangan tersebut biasanya di hasilkan dari power supply/ adaptor. Kebutuhan tegangan bermacam-macam mulai dari 5 VDC, 12 VDC sampai tegangan 24 VDC, untuk menghasilkan tegangan tersebut kita membutuhkan komponen penyetabil tegangan diantaranya bisa menggunakan diode zener ataupun IC regulator. Untuk pembahasan kali ini kita bahas penyetabil menggunakan IC regulator karena bisa dibilang sangat simple,mudah dan ekonomis. Adapun jenis IC regulator tersebut adalah type 78xx, dimana xx adalah kebutuhan tegangan yang kita inginkan misalnya kita butuh tegangan 5 VDC kita gunakan IC 7805, untuk 12 VDC gunakan IC 7812 dan 7824 untuk tegangan 24 VDC. Adapaun bentuk IC tersebut bisa dilihat pada gambar berikut ini :

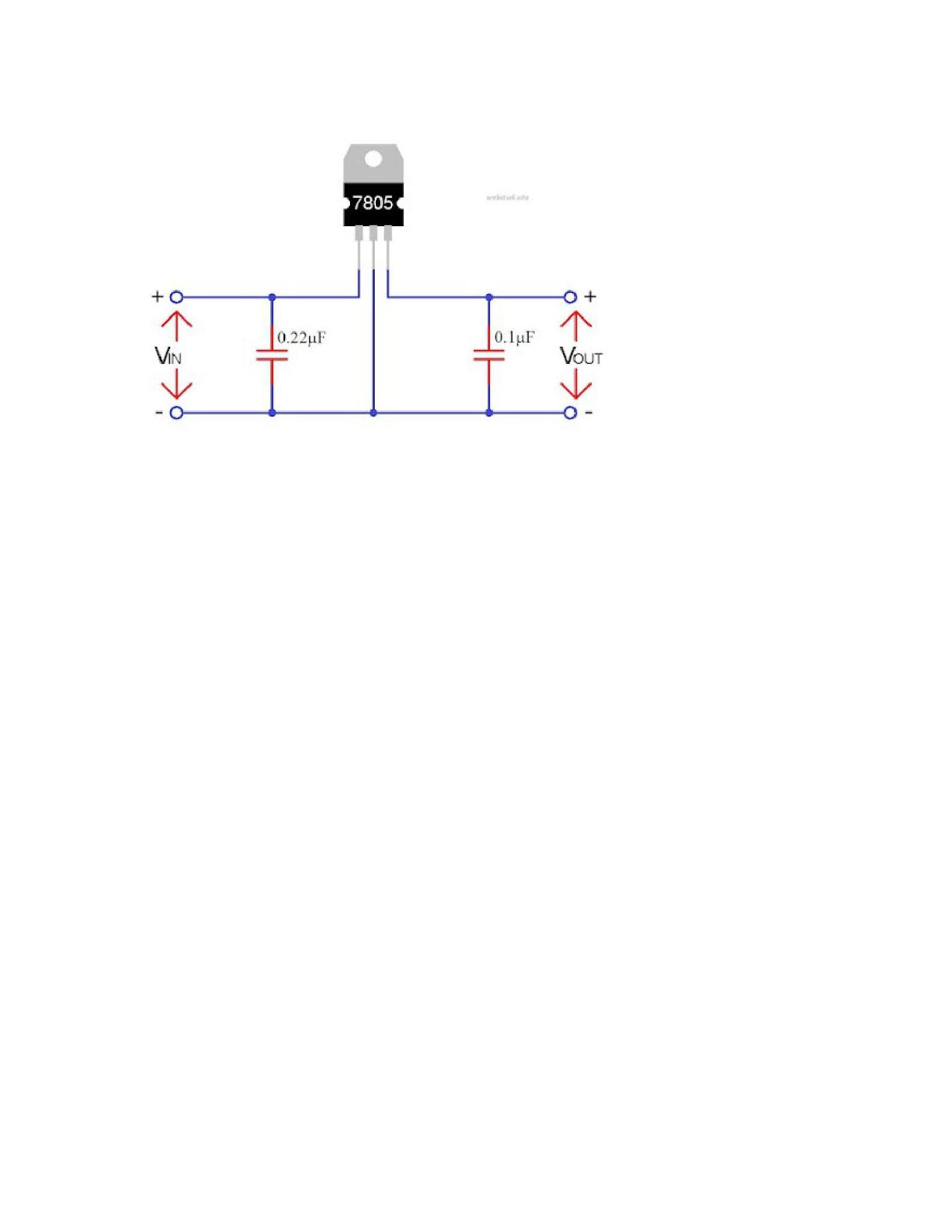

Adapun pengaplikasiannya bisa dilihat pada gambar berikut

Vin atau tegangan input adalah tegangan dari trafo yang sudah di searahkan, walaupun kita ambil step 5 V dari trafo tapi output tegangan dc yang di hasilkan setelah melewati komponen penyearah dan filter pastinya lebih besar bisa berkisar dari 8 V sd 12 V, untuk menghasilkan tegangan yang stabil 5 V output yg di hasilkan masuk ke pin 1 IC 7805, kaki 2 hubungkan dengan minus dan hasil outputnya jika di ukur dengan Multimeter adalah 5 V. demikian sobat mengenai komponen penyetabil tegangan semoga bermanfaat.
